AEI FORMATION OUEST

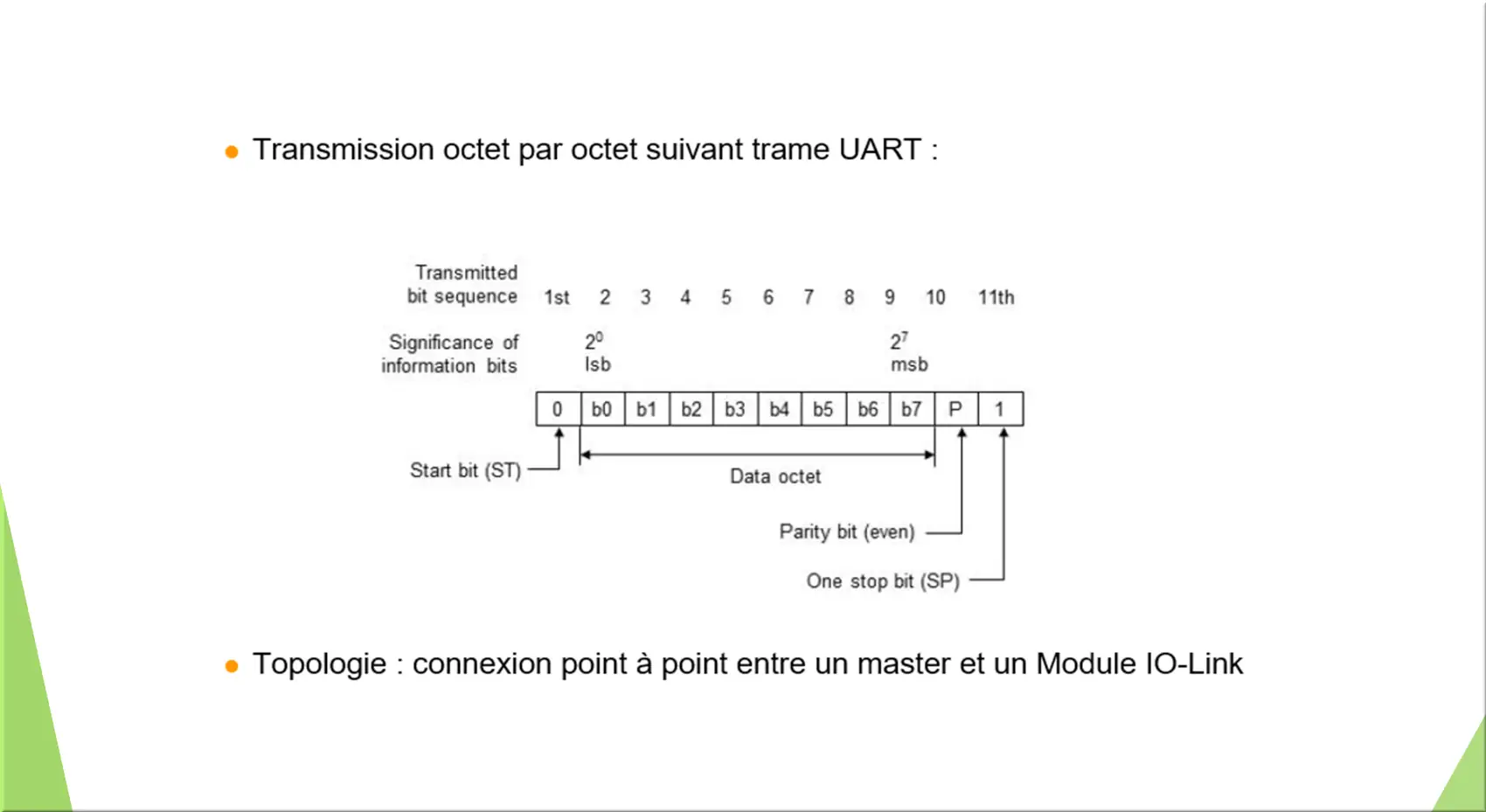

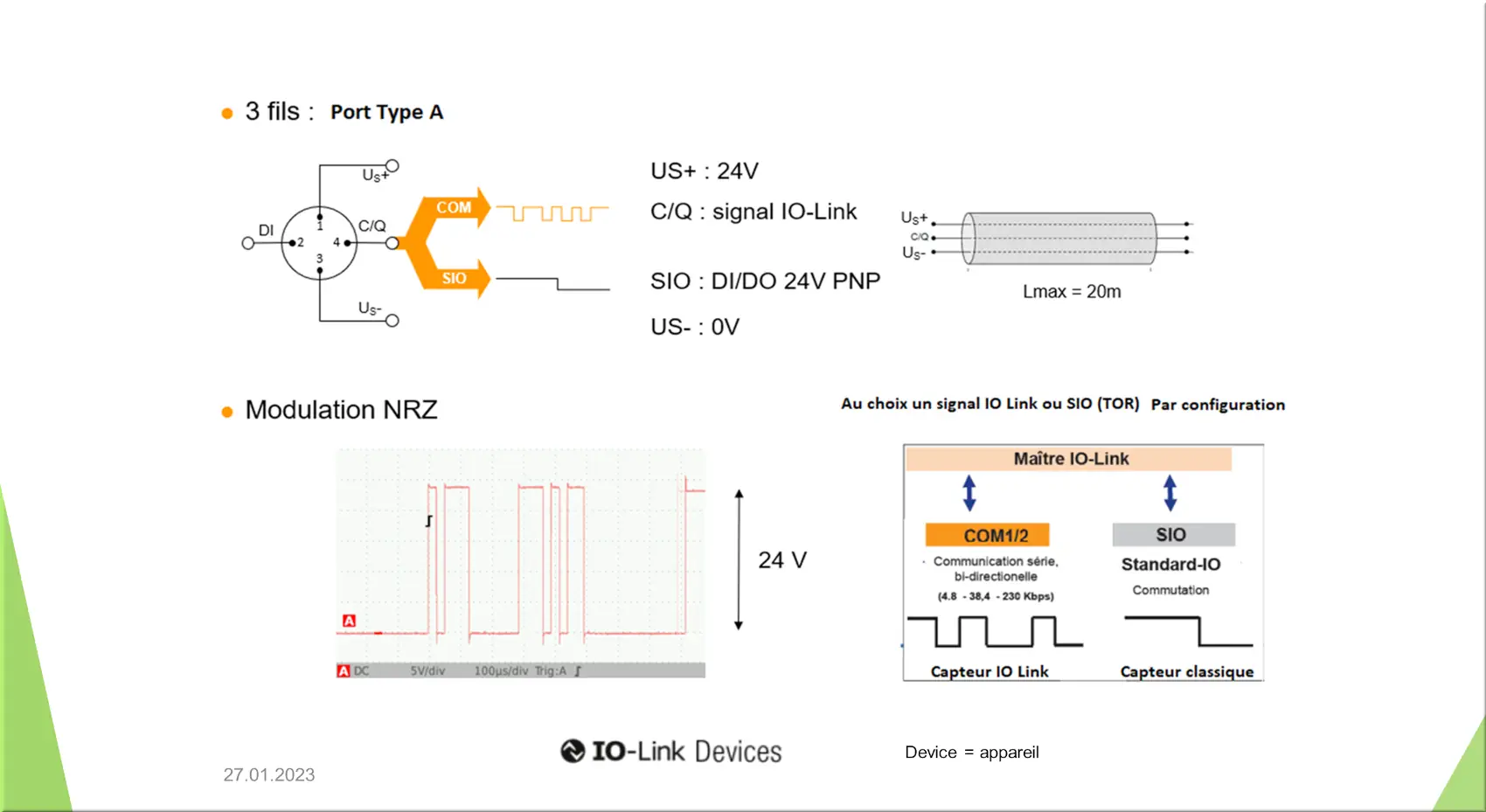

La couche physique d’IO-Link
AEI FORMATION OUEST

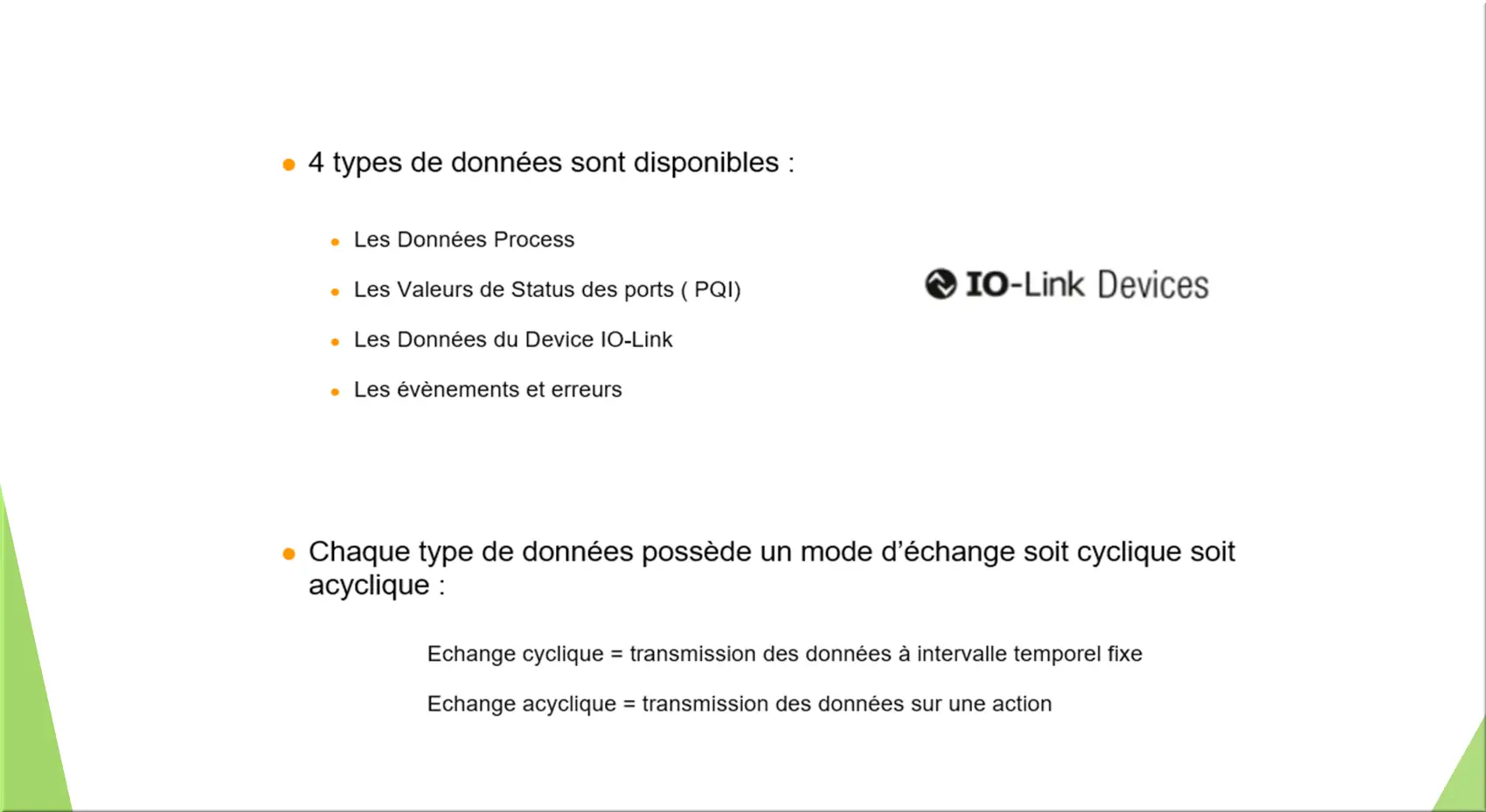

Différents types de données d’IO-Link
AEI FORMATION OUEST

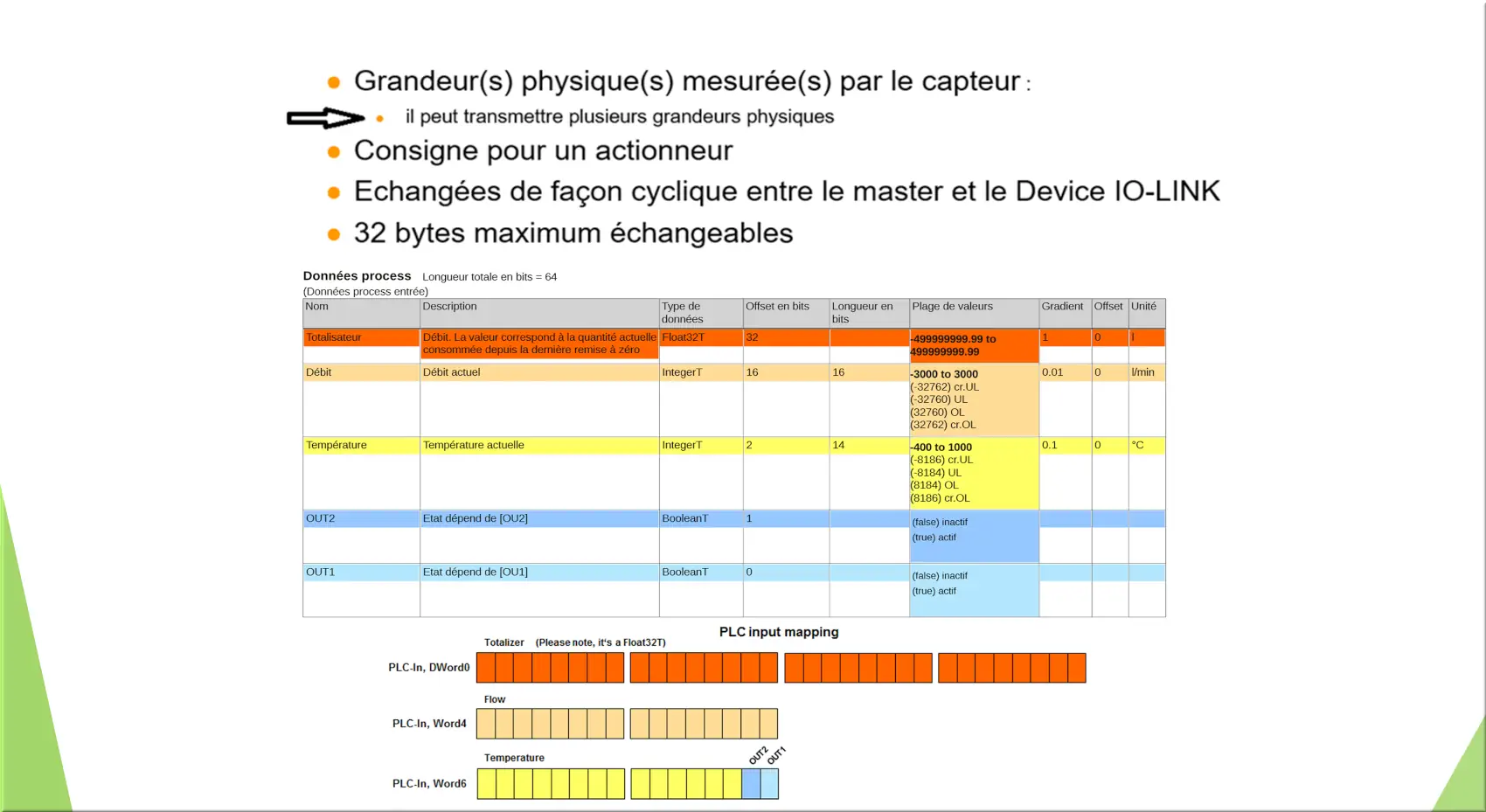

Différents types de données : les données Process
AEI FORMATION OUEST

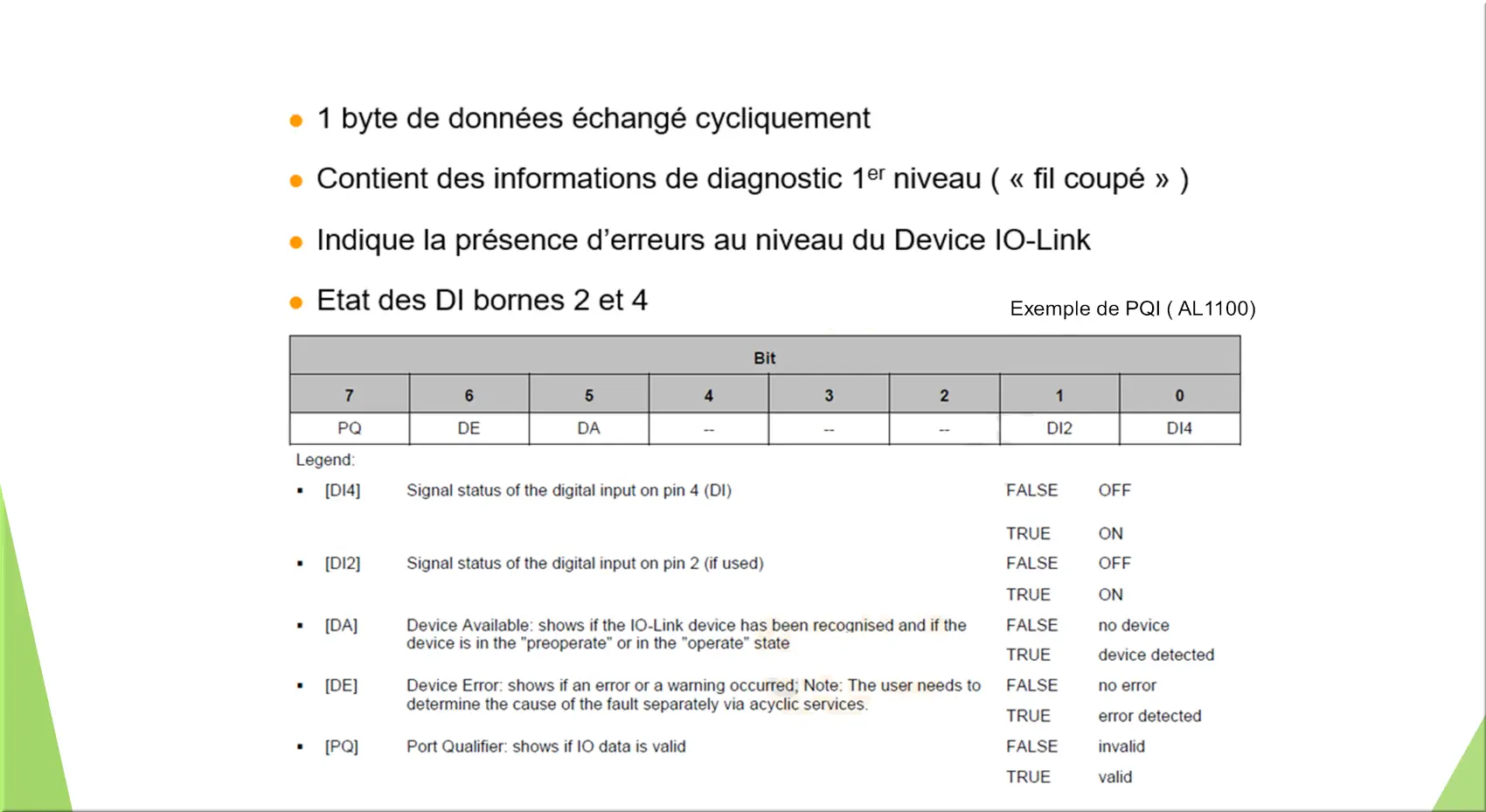

Différents types de données : Status du port PQI
AEI FORMATION OUEST

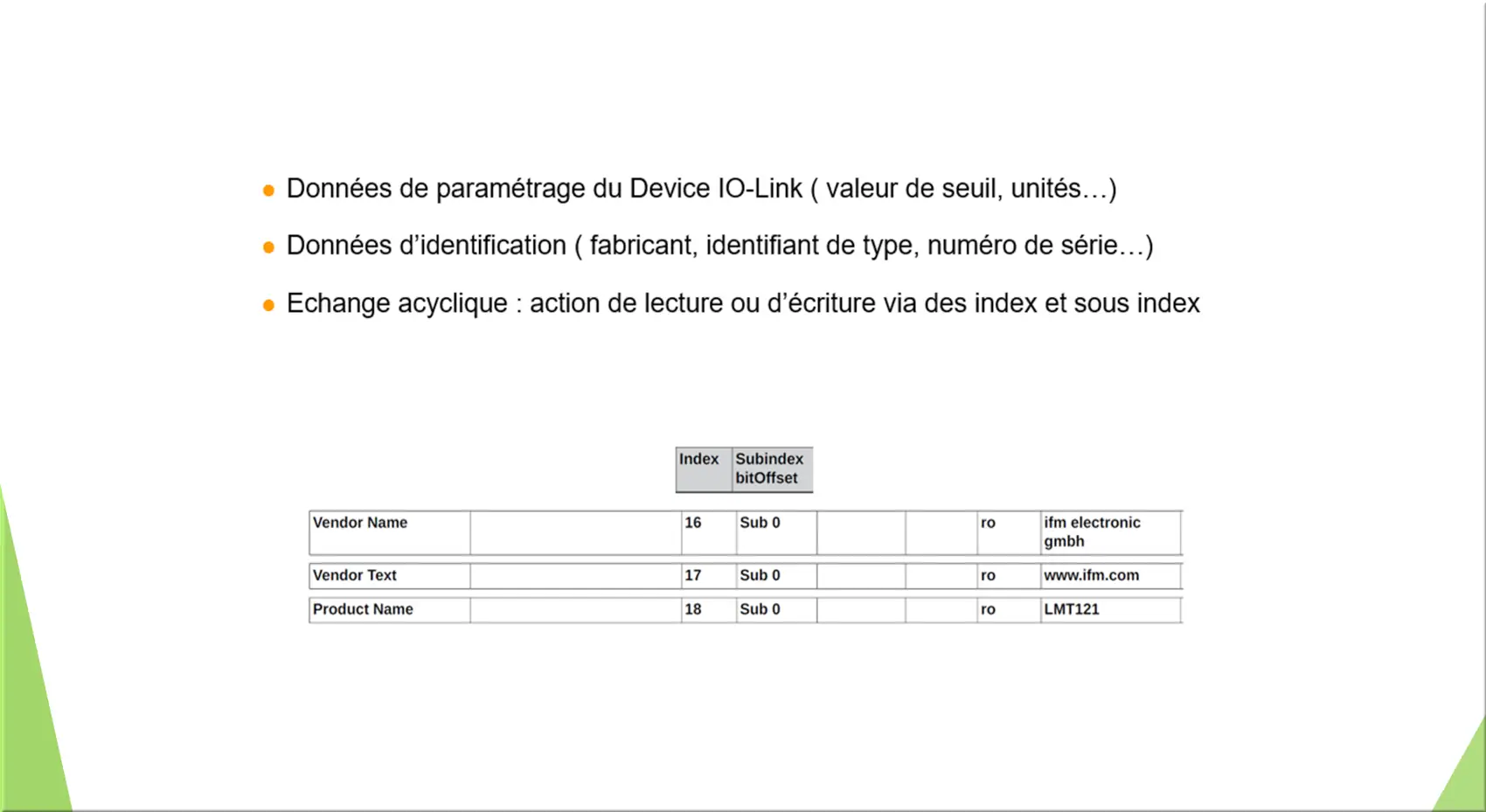

Différents types de données : données du Device IO-Link
AEI FORMATION OUEST

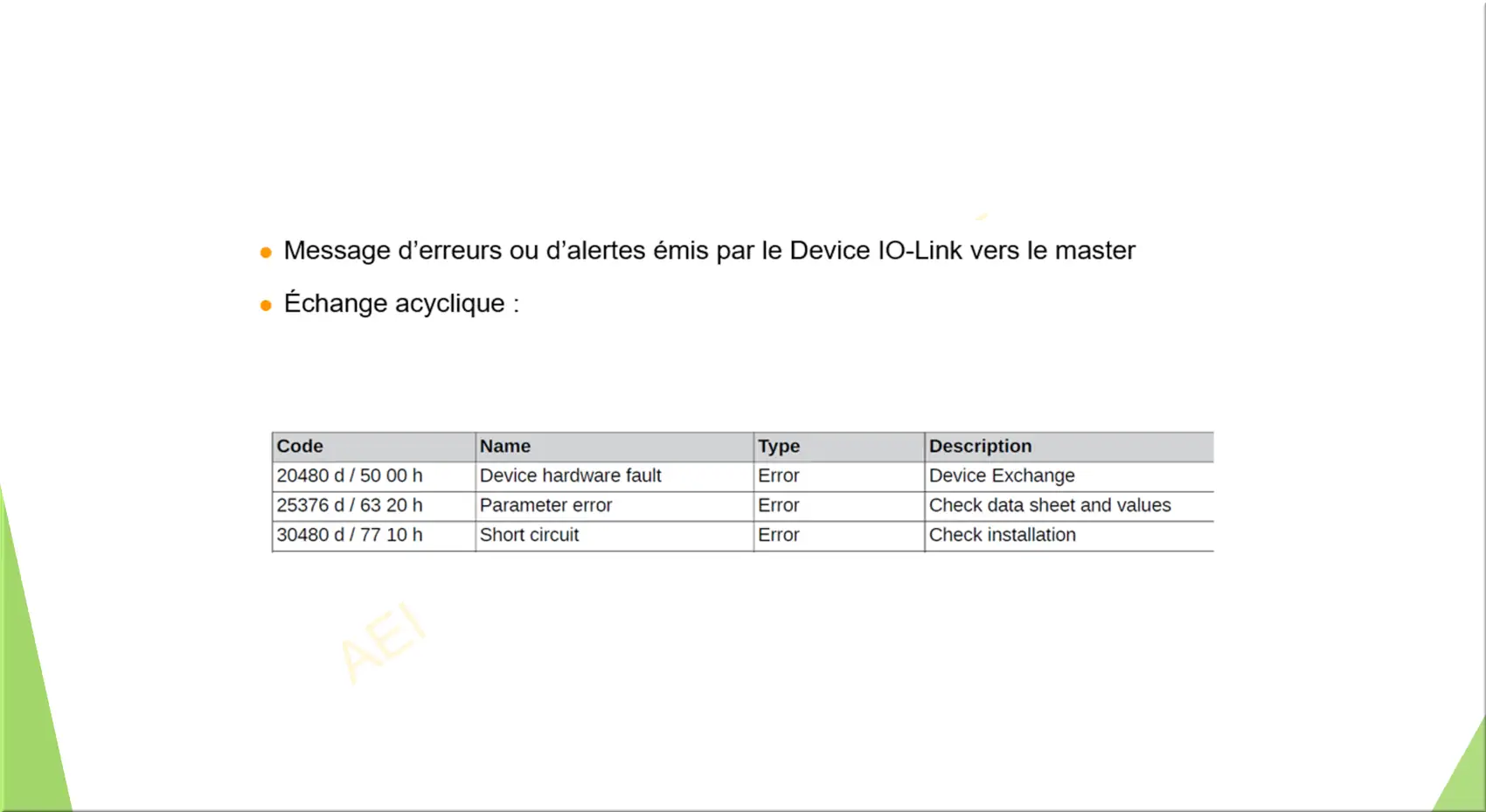

Différents types de données : évènements et erreurs
